Pengeboran lubang dalam Tipe 07

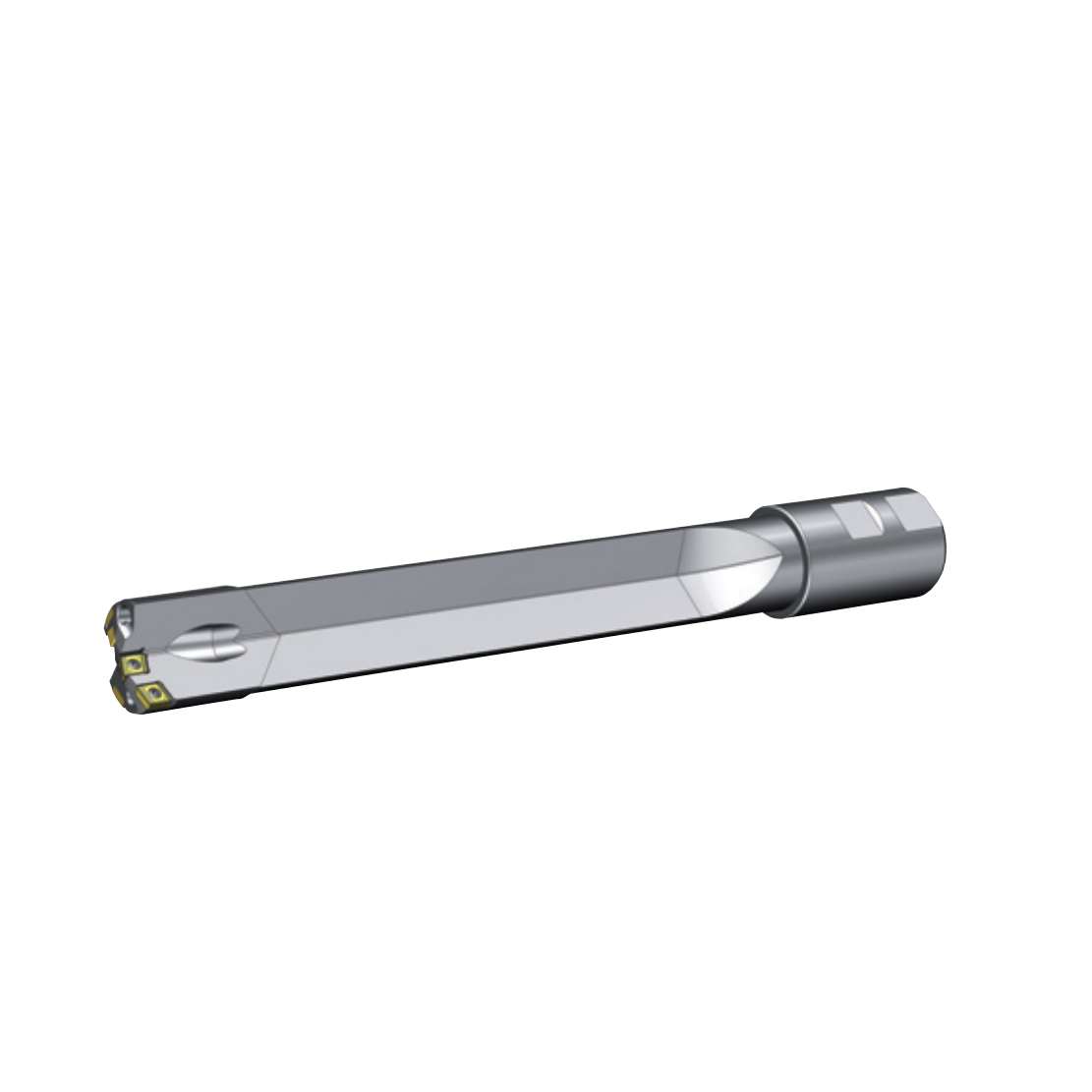

Pengeboran Lubang Dalam Tipe 07: Solusi Pengeboran Presisi Diameter Khusus

Pengeboran Lubang Dalam Tipe 07 dirancang untuk aplikasi yang menuntut diameter lubang non-standar yang spesifik. Sebagai komponen utama dari Solusi Pemesinan Lubang Dalam kami yang komprehensif, alat ini menggabungkan manfaat ekonomi dari komponen yang dapat diganti dengan ketepatan produksi yang dibuat sesuai pesanan. Dirancang untuk rentang 25,00 - 50,99 mm, alat ini memberikan presisi dan keandalan yang menentukan lini Precision Gun Drill kami.

Ikhtisar Produk

Bor lubang dalam khusus ini dibuat dengan platform modular yang kuat. Prinsip desain intinya menggunakan bilah dan strip pemandu yang dapat diganti untuk efisiensi biaya yang berkelanjutan, sedangkan diameter pahat akhir dibuat secara presisi untuk memenuhi kebutuhan pesanan spesifik Anda. Pendekatan ini menawarkan keseimbangan sempurna antara fleksibilitas modular dan akurasi yang disesuaikan, menjadikannya bagian tak terpisahkan dari Sistem Pengeboran BTA yang canggih.

Spesifikasi Teknis

• Model Produk: Pengeboran Lubang Dalam Tipe 07
• Kisaran Diameter Standar: 25,00 mm - 50,99 mm (tersedia diameter khusus di dalam dan mungkin di luar kisaran ini)

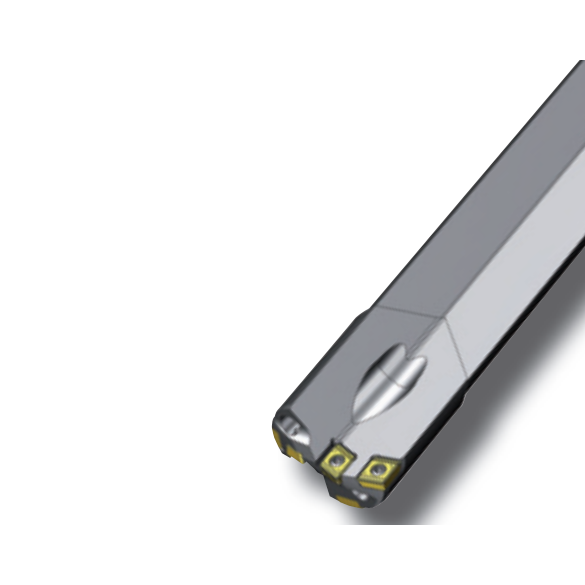

• Desain Inti: Bodi modular dengan bilah pemotong dan strip pemandu yang dapat diganti.
• Konfigurasi Diameter: Diameter pahat akhir diproduksi sesuai spesifikasi pelanggan per pesanan.
• Antarmuka Shank: Kompatibel dengan pemegang alat sistem BTA standar; betis khusus tersedia.
• Saluran Pendingin: Jalur internal yang dioptimalkan untuk penyaluran cairan pendingin bertekanan tinggi, penting untuk evakuasi dan pendinginan chip.
• Bahan Konstruksi: Bodi baja paduan berkekuatan tinggi dengan karbida premium atau sisipan pemotongan berlapis.

Fitur & Keunggulan Produk

Diameter Presisi Dibuat Sesuai Pesanan

Tidak seperti alat yang dapat disesuaikan, diameter Tipe 07 disesuaikan dengan spesifikasi Anda selama produksi. Hal ini memastikan keakuratan dan konsistensi tertinggi untuk aplikasi spesifik Anda, menghilangkan potensi perbedaan dari penyesuaian di lapangan.

Ekonomi Modular Memenuhi Kinerja Kustom

Nikmati penghematan biaya jangka panjang dengan hanya mengganti bilah dan strip pemandu, sekaligus memanfaatkan badan perkakas yang berukuran sempurna untuk tugas Anda. Model hibrid ini mengurangi total biaya kepemilikan tanpa mengorbankan performa spesifik aplikasi.

Stabilitas Unggul untuk Diameter Lebih Besar

Dirancang untuk rentang 25-51mm, konstruksinya menekankan kekakuan dan peredam getaran. Antarmuka yang presisi antara bodi berukuran khusus dan strip pemandu yang dapat diganti menjamin stabilitas luar biasa, sehingga menghasilkan lubang yang lebih lurus dan penyelesaian permukaan yang lebih baik dalam pengoperasian yang berat.

Desain Evakuasi Chip yang Dioptimalkan

Geometri pahat dan penempatan lubang cairan pendingin dihitung berdasarkan diameter target, sehingga memastikan penghilangan serpihan secara efisien bahkan dalam lubang yang dalam dan berdiameter besar, yang sangat penting untuk mencegah keausan pahat dan kerusakan benda kerja.

Pedoman Penerapan dan Pengoperasian

1. Spesifikasi & Pemesanan: Tentukan diameter, panjang, dan aplikasi material yang dibutuhkan. Konsultasikan dengan tim teknis kami untuk menyelesaikan spesifikasi.
2. Penerimaan & Verifikasi Alat: Setelah diterima, periksa alat dan verifikasi diameter terhadap spesifikasi pesanan Anda menggunakan peralatan ukur yang dikalibrasi.
3. Penyiapan Mesin: Pasang pahat pada dudukan mesin bor BTA atau lubang dalam yang kompatibel dan terawat dengan baik. Pastikan keselarasan dan konsentrisitas sempurna.
4. Sambungan Sistem Pendingin: Hubungkan sistem pendingin bertekanan tinggi alat berat ke alat, pastikan segelnya rapat dan alirannya tidak terhalang.
5. Aplikasi Parameter: Terapkan kecepatan pemotongan, laju pengumpanan, dan tekanan cairan pendingin yang direkomendasikan untuk diameter pahat dan material benda kerja spesifik Anda.
6. Pemantauan & Pemeliharaan: Pantau proses pengeboran untuk aliran chip yang lancar dan kinerja yang konsisten. Ganti hanya bilah dan strip pemandu jika sudah aus, pertahankan bodi kustom aslinya.

Skenario Aplikasi

Tipe 07 ideal untuk industri presisi yang memerlukan ukuran lubang yang spesifik dan dapat diulang:

• Manufaktur Silinder Hidraulik: Pengeboran diameter lubang yang tepat untuk silinder piston dalam mesin konstruksi dan industri.
• Sektor Energi (Minyak & Gas): Komponen manufaktur seperti peralatan kepala sumur, badan katup, dan akumulator hidraulik besar yang memerlukan diameter internal tertentu.
• Alat Berat dan Dirgantara: Menghasilkan lubang yang besar dan dalam pada komponen roda pendaratan, dudukan mesin, atau rumah girboks yang mengutamakan toleransi diameter.
• Pembuatan Cetakan Presisi: Membuat saluran pendingin besar atau lubang pin ejeksi dalam cetakan injeksi atau kompresi besar.
• Rotary Union & Bearing Housing: Pemesinan dengan diameter internal presisi yang diperlukan untuk rakitan berputar dengan presisi tinggi.

Manfaat bagi Pelanggan

• Akurasi Dimensi Terjamin: Dapatkan alat yang diproduksi sesuai kebutuhan Anda, memastikan konsistensi ukuran lubang dari bagian pertama hingga bagian terakhir.
• Biaya Siklus Hidup yang Dioptimalkan: Gabungkan investasi satu kali pada badan alat khusus dengan biaya berulang yang rendah untuk suku cadang modular yang dapat diganti.
• Keandalan Proses yang Ditingkatkan: Hilangkan kesalahan pengaturan diameter di lantai pabrik, sehingga menghasilkan proses pemesinan yang lebih andal dan dapat diulang.
• Mengurangi Waktu Penyetelan: Tidak perlu penyesuaian diameter atau pemilihan paking; alat tersebut siap untuk tugasnya yang khusus.
• Akses ke Rekayasa Pakar: Manfaatkan keahlian aplikasi kami saat menentukan alat khusus Anda untuk memastikan kinerja optimal.

Sertifikasi dan Kepatuhan

Fasilitas manufaktur kami beroperasi di bawah sistem manajemen kualitas yang ketat dan selaras dengan standar internasional. Semua bahan bersertifikat, dan proses penggilingan presisi kami dikontrol dan didokumentasikan, memastikan setiap Pengeboran Lubang Dalam Tipe 07 memenuhi persyaratan ketat dari produsen global yang sadar akan kualitas.

Opsi Kustomisasi

Platform Tipe 07 pada dasarnya dapat disesuaikan. Opsi utama meliputi:

• Diameter Tepat: Diameter apa pun dalam kisaran 25,00 - 50,99 mm, sesuai toleransi Anda (misalnya, ±0,01 mm).
• Panjang Keseluruhan & Panjang Seruling: Disesuaikan dengan langkah mesin Anda dan persyaratan kedalaman bagian tertentu.
• Geometri Ujung Tajam Khusus: Dioptimalkan untuk material tertentu seperti baja yang diperkeras, paduan tahan karat, atau logam non-besi.
• Pelapis Tahan Aus: Penerapan pelapis PVD tingkat lanjut (misalnya AlTiN, TiSiN) untuk memperpanjang umur pahat dalam aplikasi abrasif.
• Modifikasi Shank: Adaptasi untuk antarmuka mesin tertentu di luar BTA standar.

Proses Produksi & Jaminan Kualitas

Setiap alat Tipe 07 khusus menjalani perjalanan produksi yang ketat:

1. Analisis Pesanan & Perencanaan Proses: Tinjauan teknis terhadap spesifikasi Anda untuk menentukan protokol manufaktur.
2. Persiapan Bahan Presisi: Pemilihan dan pemotongan blanko baja paduan bersertifikat.
3. Penggilingan & Pemesinan CNC: Penggerindaan CNC multi-sumbu untuk mencapai diameter khusus, geometri seruling, dan toleransi kritis yang tepat dalam lingkungan yang dikontrol iklim.
4. Fabrikasi & Pemasangan Komponen: Pembuatan bilah dan strip pemandu yang serasi dan dapat diganti agar pas dengan badan perkakas khusus.
5. Peningkatan Permukaan: Penerapan pelapisan atau perawatan tertentu.
6. Verifikasi Metrologi: Inspeksi komprehensif menggunakan mesin pengukur koordinat (CMM) dan mikrometer laser untuk memvalidasi diameter, kelurusan, dan semua dimensi penting terhadap pesanan Anda.
7. Perakitan Akhir & Pemeriksaan Kinerja: Perakitan semua komponen dan tinjauan akhir sebelum pengiriman.

FAQ (Pertanyaan yang Sering Diajukan)

Berapa waktu tunggu untuk alat Tipe 07 dengan diameter khusus?

Waktu tunggu bervariasi berdasarkan spesifikasi dan kapasitas saat ini. Biasanya, alat khusus memerlukan XY minggu sejak konfirmasi pesanan hingga pengiriman. Kami memberikan garis waktu yang pasti setelah menerima persyaratan rinci Anda.

Apa manfaat diameter “dibuat sesuai pesanan” bagi saya dibandingkan dengan alat yang dapat disesuaikan?

Ini memberikan jaminan akurasi dan pengulangan tanpa kompromi. Tidak ada risiko kesalahan penyetelan, toleransi longgar akibat keausan pada mekanisme penyetelan, atau waktu yang dihabiskan untuk kalibrasi. Alat ini menghasilkan diameter yang Anda tentukan secara konsisten, yang sangat penting untuk aplikasi kritis.

Apakah bilah dan strip pemandu yang dapat diganti juga disesuaikan dengan diameter saya?

Ya. Saat Anda memesan Tipe 07 dengan diameter khusus, komponen yang dapat diganti diproduksi agar sesuai dengan bodi perkakas tertentu dengan sempurna, memastikan kesesuaian, dukungan, dan kinerja yang optimal.

Bisakah saya memesan alat ini untuk diameter di bawah 25mm atau di atas 50,99mm?

Platform Tipe 07 dioptimalkan untuk rentang 25-51mm. Untuk diameter yang lebih kecil, kami merekomendasikan Alat Pengeboran Lubang Dalam kami yang lain seperti Tipe 01. Untuk diameter yang lebih besar, silakan berkonsultasi dengan tim teknik kami untuk mendapatkan solusi khusus.

Data teknis apa yang Anda perlukan dari saya untuk memberikan penawaran?

Harap berikan: 1) Diameter dan toleransi yang diperlukan, 2) Panjang keseluruhan dan panjang seruling, 3) Bahan benda kerja, 4) Jenis mesin dan antarmuka betis yang tersedia. Informasi ini memungkinkan kami merekayasa alat yang optimal untuk kebutuhan Solusi Pemesinan Lubang Dalam Anda.
